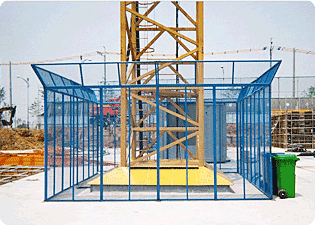

[타워크레인 방호울] |
|
타워크레인 진입 방치책으로 타워설치후 하부로 떨어지는 것을 방지하고 타 작업자가 올라가지 못하게 하는데에 목적이 있다.
보통 4m * 4m * 2m 를 많이 사용하며 현장 여건에 따라 변동제작이 가능하다. |
|
자재는 각파이프 40*20, 50*30, 40*40. 을 사용하며 EX-3.2t 또는 4.3t 메탈망을 사용하고 볼트조립타입이고 하부바닥에 셋트앙카를 심어 고정한다.
외부면으로 안전표어나 광고인쇄를 부착하여 쓰기도 한다.
광고판은 별도임..
|
|
|

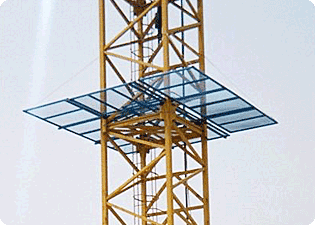

[타워크레인 접근방지책] |
|
탐워크레인 점령 노조가 갈수록 심해지고 있어 원척적으로 인부가 올라가지 못하게 크레인 5~8M 지점에 설치하고 와이어로 고정한다.
외부로 1.5M 에서 2.5M 정도 돌출시켜 상부에서 떨어지는 낙하물을 잡아주는 역할로도 사용된다.
사용자재는 주파이프 40*40 보조파이프 30*50 을 사용하고 현장여건에따라 변동 셋팅이 가능하다. |
|
|

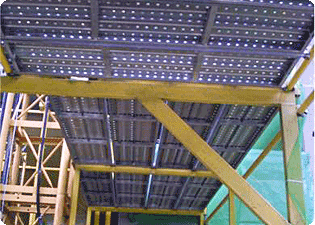

[호이스트 방호선반] |
|
호이스트는 상부 낙하물방지틀을 놓을수 없는 관계로 호이스트방호선반을 설치하여 작업자를 보호하는 데에 목적이 있다. 상부는 유공발판을 깔아 낙하물에 견딜수 있도록 설계하고 옆면을 보호망을 설치하여 외부에서 들어오는 낙하물을 차단시킨다.
현장여건에 따라 호이스트 경사로 발판이 설치하고 호이스트 상부는 안전문구나 광고인쇄를 할수있다.
광고판의 경우 별도로 처리한다. |
|
|

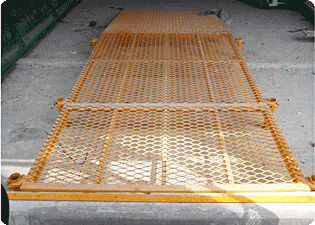

[호이스트 작업발판] |
|
호이스트에서 세대안으로 들어갈 때 경사로를 주어 작업수레가 이동하기 쉽게 하도록 설치하는 장치이다.
경사로 높이 조절식 타입으로 현장여건에 따라 높이가 변동이 가능하며 하중이 많이 받는 곳에는 EX 메탈망 대신 무늬발판으로 교체사용하기도 한다.
길이와 높이는 현장 실측후 현장 여건에 맞추어 제작한다. |
|
|

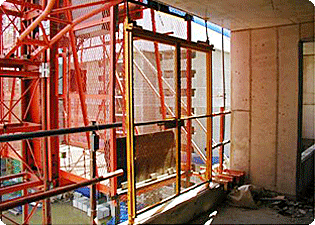

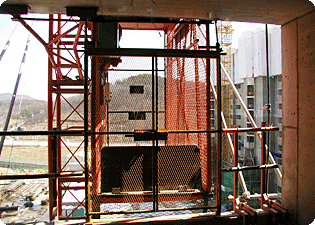

[호이스트 출입문] |
|
각 세대층별 호이스트 출입문을 설치하여 작업자가 이동시 하부로 추락하는 것을 방지한다.
사진과 같이 EX 메탈망 타입과 PE 연동문 방식이 있다. |
|
|
 |
[타워크레인 방호울] |
[타워크레인 접근방지책] |
[호이스트 방호선반] |
[호이스트 작업발판] |
[호이스트 EX 메탈망] |
[호이스트 PE 연동문] |
|
|
|
|
|
|
